由于锌合金压铸件的化学稳定性较差而且容易龟裂，所以需镀以铜／镍／铬多层防腐装饰性电镀，在电镀锌合金压铸件前，必须满足什么条件才可保证锌合金压铸件的质量？

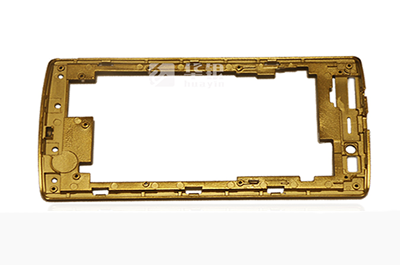

锌合金压铸件电镀前基本要求：
1、压铸件表面是一层致密的表层，约0．05mm～0．1mm。在表层的下面则是疏松多孔的结构。为此，在磨光和抛光时，不要把表层全部抛去而露出疏松的底层。否则电镀非常困难，而且会降低产品抗蚀性能。
2、压铸件在压铸过程中是由熔融态成为固态的，因为冷却时的凝固点不同，在压铸件表面上往往会产生偏析现象，为此在预处理时，不要采用强碱和强酸去油和浸蚀，否则在压铸件表面上形成针孔和微气孔，并且会残留下强碱液和强酸液，以致当镀上镀层后，容易引起脱皮和产生气泡。

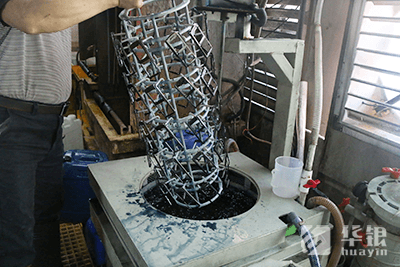

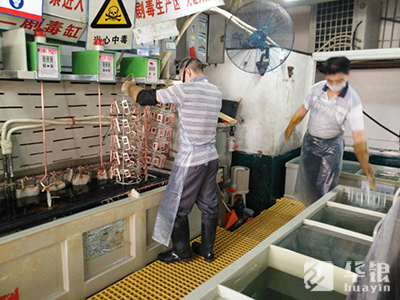

3、锌合金压铸件的形状一般比较复杂，电镀时应该采用分散能力和覆盖能力较好的溶液。为防止在凹入或掩蔽处发生锌对电位正的金属的置换，从而使结合力不好，预镀层更应选择分散能力和覆盖能力好的镀液。
4、所采用的镀层最好为光亮镀层，尽量避免抛光工序或者减轻抛光工作量。一方面因形状复杂，不易抛光，另一方面也可保证镀层厚度，确保质量。
5、第一层镀层如果采用铜层，其厚度应稍厚一些，因为当铜镀到锌合金表面上时，铜即扩散到锌中，并形成一层较脆的铜锌合金中间层，铜层愈薄扩散作用发生的愈快，因此铜的厚度至少要达到7μm或者再厚一些。
6、多层镀铬层是锌合金的阴极保护镀层，所以镀层必须有一定的厚度，保证镀层无孔隙。否则由于锌合金的电极电位较负，在潮湿的空气中容易产生碱式碳酸锌的白色粉状腐蚀产物，故必须根据产品的使用条件，选择合适的镀层厚度。
7、如果压铸工艺不合适，或压铸模具设计得不合理，使压铸表面产生冷纹、缩孔、疏松或针孔等，那么，即使电镀工艺采取了措施，也往往不能获得满意的镀层。
深圳锌合金压铸件是一步成型，生产效率较高，同时锌在自然界分布较广，因此，在工业上，特别是在汽车工业上，对受力不大和形状较复杂的结构件和装饰件都广泛地采用锌合金压铸件，锌合金压铸件电镀可以使压铸件更加美观精致，更受消费者的喜欢，了解锌合金压铸件电镀前的基本要求，在进行电镀，保证压铸件的品质要求。
扫一扫更精彩
