精密锌合金压铸件图纸设计要点

文章出处:行业资讯 责任编辑: 发布时间:2017-09-28 16:42:00 点击数:-

精密锌合金压铸件构思、设计、开发过程中应用了先进的技术,包括计算机辅助设计CAD,凝聚过程模拟,计算机辅助制造CAM,快速成型技术RPT为产品设计的可靠性,各种感官效果,提供更加准确的数据和优化,从而缩短了产品的开发时间,降低成本,提高质量,如何设计精密的锌合金压铸件呢?

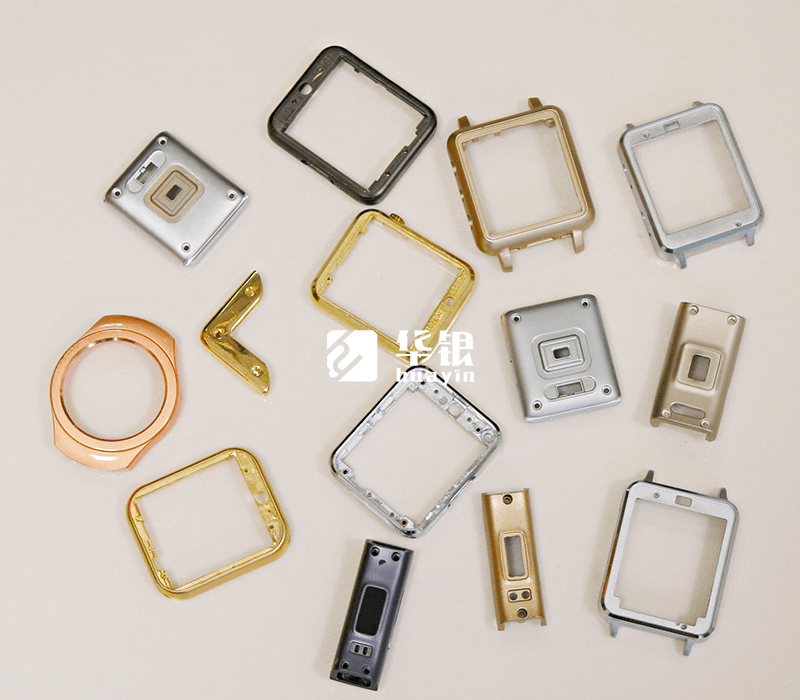

锌合金压铸件

一、首先了解产品的使用条件,目前锌合金压铸件用途主要分二大类:

1.结构用途:如汽车化油器、支柱、门铰链、齿轮、框架、锁具等,作为结构零件,要求对机械强度,尺寸精度,铸件内部质量等要求高。

2.装饰用途:如日用品、玩具、装饰品、灯饰、金属扣、浴室配件等,有的一个压铸件是一个产品,对铸件外表面质量要求更高,要求表面光洁,造型美观。

二、压铸过程:压铸方法、合金特性、模具制造,后加工打磨、抛光、机械加工、喷涂、电镀等。压铸件根据其不同的使用环境,采取不同的表面处理方式,在设计时要考虑后续工序的要求。

三、铸件设计标准:结构,形状,尺寸,精度,公差等,怎么样才能使材料成本,压铸成本,模具成本,后加工处理成本,管理成本降低。

精密锌合金压铸件设计要点:

1.尽量消除铸件内部侧凹,使模具结构简单

2.尽量使壁厚均匀,可利用筋减少壁厚,减少铸件气孔、缩孔、变形等缺陷

3.尽量消除铸件上深孔、深腔,细小型芯易弯曲、折断,深腔处充填和排气不良。

4.设计的铸件要便于脱模、抽芯。

5.锌合金压铸件壁厚与性能有关,铸件壁厚影响金属液填充型腔状态,最终影响铸件表面质量,铸件壁厚影响金属消耗及成本。

锌合金压铸件

精密锌合金压铸件结构设计是压铸工作的第一步,设计的合理性和工艺适应性将会影响到后续工作的顺利进行,如分型面选择、内浇口开设、推出机构布置、模具结构及制造难易、合金凝固收缩规律、铸件精度保证、缺陷的种类等,都会以压铸件本身工艺性的优劣为前提。
