铝合金压铸模具的结构组成有哪些

文章出处:华银压铸厂 责任编辑:华银压铸营销部 发布时间:2016-07-07 09:41:00 点击数:-

铝合金压铸模具的结构是由定模和动模两大部分组成,定模固定在压铸机的定模安装板上,浇注系统与压铸机的压室相通,动模固定在压铸机的动模安装板上,随动模安装板移动而与定模合模,开模,及压铸模具结构的整个过程。

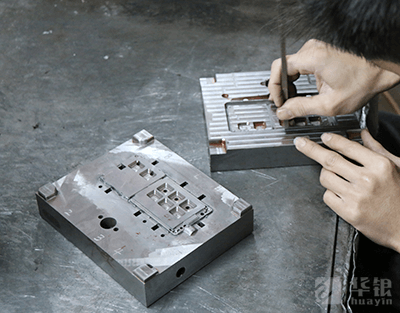

模具维修

一、压铸模结构组成:

1.定模:固定在压铸机定模安装板上,有直浇道与喷嘴或压室联接。

2.动模:固定在压铸机动模安装板上,并随动模安装板作开合模移动合模时,闭合构成型腔与浇铸系统,液体金属在高压下充满型腔;开模时,动模与定模分开,借助于设在动模上的推出机构将铸件推出。

二、压铸模结构根据作用分类:1.型腔:外表面直浇道,成型零件浇注系统模浇道。2.型芯:内表面内浇口余料。

三、导准零件:导柱、导套。

四、推出机构:推杆顶针,复位杆,推杆固定板,推板,推板导柱,推板导套。

五、侧向抽芯机构:凸台;孔穴侧面,锲紧块,限位弹簧,螺杆。

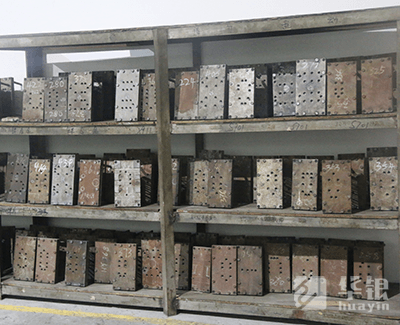

模房

六、排溢系统:溢浇槽,排气槽。

七、冷却系统。

八、支承零件:定模,动模座板,垫块,装配,定位,安装。

小经验:一般抽芯机构和推出机构设在动模部分,合模时,动模与定模闭合形成型腔,金属液通过浇注系统在高压作用下高速充填型腔,升模时,动模与定模分开,推出机构将压铸件从型腔中推出。
