【深圳】锌合金压铸模具设计与制造

文章出处:行业资讯 责任编辑: 发布时间:2017-05-08 19:06:00 点击数:-

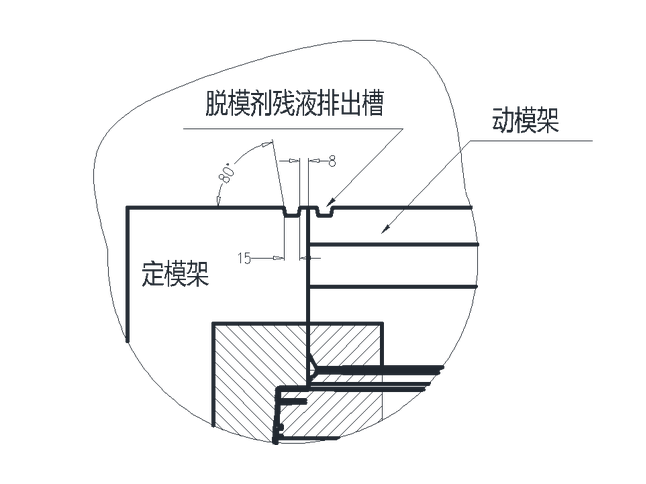

在深圳华银的锌合金压铸模具的设计制造中,按的压机尺寸设计外形,防止干涉。吊装孔至少为M30深60的,顶部至少2个,大型的锌合金压铸模具动定模架上要各2个,需设于模具的重心上(每半模),以利于吊装时的安全。动定模上方距分型线8 mm处设计宽15 mm深5 mm的脱模剂残液排出槽一直延伸到模架边缘。请大家看下面锌合金压铸模具设计图:

锌合金压铸模具

锌合金压铸模具压夹槽,最小30 mm×30 mm(400T以下),40 mm×40 mm(400T以上),到型板高最小25 mm(400T以下),40 mm(400T以上)。

跨距大于150 mm时都应考虑加支撑柱。支撑柱直径(或宽)不小于75 mm,尽可能靠近压射变形位。

锌合金压铸模具

减小变形,动模架支撑模芯的厚度至少为悬空位宽度的三分之一(大于50mm)。安装防止飞水挡水板,一般设于前、后、上三侧。

锌合金压铸模具的分流锥和浇口套按的标准设计,400T以下为标准化浇口套,400T以上为整体压室。

深圳华银压铸公司
